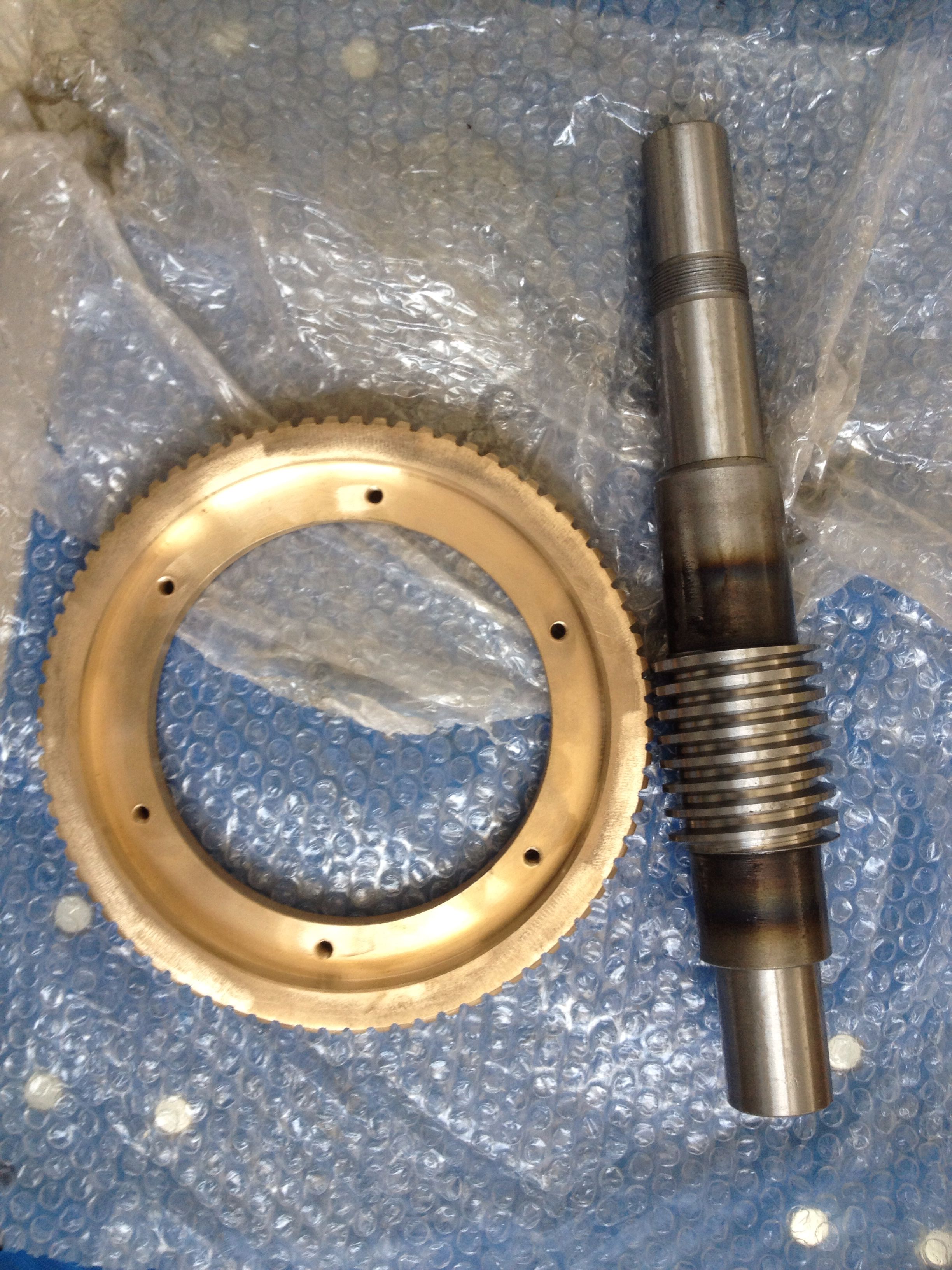

变导程蜗轮蜗杆产品介绍

高精密双导程蜗轮蜗杆副，精度可达4级，主要应用于精密传动领域，如航空、坦克行走、飞机仪表、运输、电机行业；数控回转工作台、数控数控机床、四轴旋转工作台；光热定日镜用回转驱动系统，太阳能定位跟踪回转器等。

精密双导程蜗杆副的优点

（1）分度精度高，侧隙可调整至0.01~0.03mm。

（2）齿面接触稳，不会改变中心距。

（3）调整准确，方便可靠。

（4）装配灵活，变导程蜗轮蜗杆，装配时，用调整环来获得合适的啮合侧隙。

（5）使用中如果因为磨损导致传动间隙增大，只要调整一下蜗杆的轴向位置，可以使蜗杆蜗轮传动副恢复到原来的精度，不需要更换新的蜗杆、蜗轮，变导程蜗轮蜗杆加工，非常经济、实用。

（6）蜗杆-材质采用40Cr、42CrMo、38CrMoAl合金钢。

（7）蜗轮-采用锡青铜ZCuSn10Pb1离心浇铸，具有高强度耐磨性。

变齿厚双导程蜗杆传动具有改变啮合侧隙的特点，能够始终保持正确的啮合关系；并且结构紧凑，调整方便，因而在要求连续精度分度的结构中被采用，以便调整啮合侧隙到 合适程度。

变齿厚双导程蜗杆副啮合原理与一般的蜗杆副啮合原理相同，蜗杆的轴向截面仍相当于基本齿条，蜗轮则相当于同它啮合的齿轮。双导程蜗杆齿的左、右两侧面具有不同的齿距 ( 导程 ) 或者说齿的左、右两侧面具有不同的模数 m(m=t ／ π ) ，变导程蜗轮蜗杆副，但同一侧齿距则是相等的，因此，该蜗杆的齿厚从一端到另一端均匀地逐渐增厚或减薄，故又称变齿厚蜗杆，变导程蜗轮蜗杆定做，可用轴向移动蜗杆的方法来消除或调整啮合间隙。因为同一侧面齿距相同，没有破坏啮合条件，所以当轴向移动蜗杆后，也能保证良好的啮合。
